壓敏膠一般定義上是采用指觸壓力就能使膠粘劑立即達(dá)到粘接任何被粘物光潔表面的目的。與此同時，如果從被粘物表面揭去時，膠粘劑不污染被粘物表面。此類膠粘劑被稱為壓敏膠。它的粘接過程對壓力非常敏感，故稱壓敏膠。

在學(xué)術(shù)性定義上壓敏膠是一種同時具備液體粘性性質(zhì)和固體彈性性質(zhì)的粘彈體，這種粘彈體同時具備“能夠承受粘接的接觸過程和破壞過程兩方面的影響因素和性質(zhì)”。

除了室溫剪切粘接性能（或持粘力）評價外，對某些終端使用場合來說，有時高溫下的剪切粘接性能也很重要。熱熔壓敏膠試驗室一般使用的有兩種不同的方法。第一種被稱為高溫剪切粘接力。試驗程序和室溫剪切粘接力的評價相同。但是，試驗溫度一般設(shè)定在固定的高溫，如60°C、70°C或80°C，而載荷更輕，為1 psi，室溫試驗則為2或4 psi。這種試驗方法用來測定剪切粘接失效時間。另一種被稱為SAFT。膠粘劑試樣在1 psi的較輕載荷下以固定的升溫速度（例如1°C /3 min.）從室溫開始穩(wěn)定升溫。SAFT指的是膠粘劑能夠承受特定重量的溫度上限。聚合物降解、分子結(jié)構(gòu)和使用原料的配比都可能對SAFT結(jié)果造成很打的影響。這不是膠粘劑和底材之間粘接力的量度，而是膠粘劑本身在高溫下內(nèi)聚強(qiáng)度或內(nèi)聚力的量度。升溫速率和懸掛載荷都對SAFT的大小有很大的決定作用。升溫速度快，將縮短熱熔壓敏膠在固定溫度下的浸沒時間，得到的失效溫度更高。與室溫剪切試驗相似，更重的載荷將使熱熔壓敏膠在高溫下的耐剪切性能大大降低，從而降低了失效溫度。

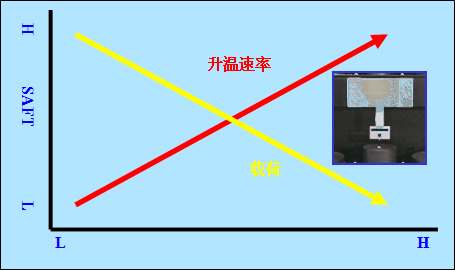

SAFT同升溫速率和載荷的關(guān)系

盡管SAFT（測定失效溫度）可以區(qū)分熱熔壓敏膠在高溫下內(nèi)聚強(qiáng)度的差異，但試驗結(jié)果不能直接和固定高溫下的剪切粘接試驗（測定失效溫度）關(guān)聯(lián)起來。換句話說，具有較高SAFT值的膠粘劑并不意味著在任何高溫下也都能堅持更長的時間。在實際應(yīng)用中，熱熔壓敏膠的耐熱性實際上與高溫剪切粘接性能測定的試驗結(jié)果更有關(guān)系?，F(xiàn)實的膠粘劑沒有一種會在SAFT試驗方法的條件下使用。

PW-SAFT20 SAFT膠粘帶剪切破壞溫度試驗儀

更多的拉力機(jī)、萬能試驗機(jī)、拉力試驗機(jī)、壓力試驗機(jī)、萬能材料試驗機(jī)、電子拉力試驗機(jī)等儀器資料，盡在廣東越聯(lián)儀器有限公司官方網(wǎng)站http://www.kmusicbox.cn
