摩擦磨損試驗機應用非常廣泛，今天越聯給大家講解一下簡單的往復式摩擦磨損試驗機結構和工作過程，希望大家喜歡。

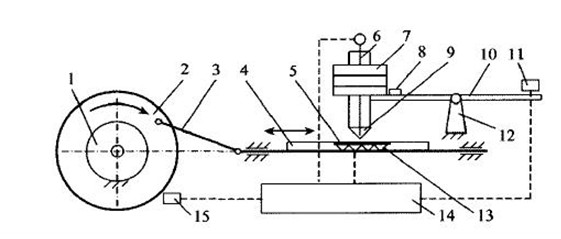

往復式摩擦磨損試驗機結構圖如下圖所示：

往復式摩擦磨損試驗機結構圖　　　

往復式摩擦磨損試驗機結構圖說明：1變頻電機；2曲柄盤；3連桿；4滑座；5試件；6磨頭測溫計；7配重砝碼；8摩擦力傳感器；9磨頭；10支撐臂；11位移傳感器；12支架；13加熱裝置；14計算機及電氣控制系統；15轉速汁。

往復式摩擦磨損試驗機工作過程

變頻電機(1)帶動曲柄盤(2)轉動,通過連桿(3)進而帶動滑座(4)在精密直線導軌上往復運動，而固定在滑座（4）上的試件也隨滑座一起運動，運動時試樣通過與位于正上方的磨頭（9）摩擦而受到磨損,摩擦力的大小有摩擦傳感器（8）測量。工作載荷由砝碼（7）的重力產生，彈性支撐臂（10）在摩擦力的作用下水平擺動，在小幅度情況下，位移與摩擦力成正比。支撐臂的另一端與位移傳感器（11）靠近，其垂直方向的位移量反映出試件磨損量的變化。
