彎曲強(qiáng)度是指材料在彎曲負(fù)荷作用下破裂或達(dá)到規(guī)定彎矩時(shí)能承受的最大應(yīng)力，此應(yīng)力為彎曲時(shí)的最大正應(yīng)力，以MPa（兆帕）為單位。它反映了材料抗彎曲的能力，用來(lái)衡量材料的彎曲性能。

彎曲模量又稱撓曲模量。是彎曲應(yīng)力比上彎曲產(chǎn)生的應(yīng)變。材料在彈性極限內(nèi)抵抗彎曲變形的能力。E為彎曲模量；L、b、d分別為試樣的支撐跨度、寬度和厚度；m為載荷(P)-撓度(δ)曲線上直線段的斜率，單位為N/m2或Pa 。

實(shí)驗(yàn)原理

彎曲性能測(cè)試主要用拉力試驗(yàn)機(jī)檢驗(yàn)材料在經(jīng)受彎曲負(fù)荷作用時(shí)的性能，生產(chǎn)中常用彎曲實(shí)驗(yàn)來(lái)評(píng)定材料的彎曲強(qiáng)度和塑性變形的大小，尤其是對(duì)于托架這樣的產(chǎn)品，制品經(jīng)常受到彎曲的作用力，彎曲強(qiáng)度稱為質(zhì)量控制和應(yīng)用設(shè)計(jì)的重要參考指標(biāo)。

試驗(yàn)方法

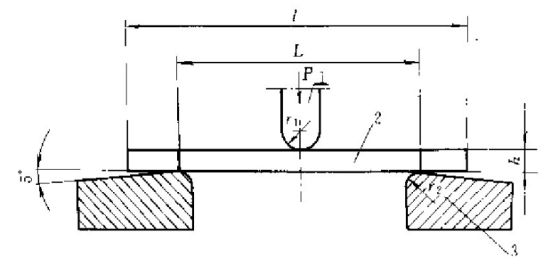

a)三點(diǎn)式加載法。 b)四點(diǎn)式加載法。

檢測(cè)標(biāo)準(zhǔn)

標(biāo)準(zhǔn)ASTM D790ISO 178GB/T 9341推薦尺寸127x12.7x3.2mm80x10x4mm80x10x4mm

影響因素

①試樣尺寸和加工。試樣的厚度和寬度都與彎曲強(qiáng)度和撓度有關(guān)。

②加載壓頭半徑和支座表面半徑。如果加載壓頭半徑很小，對(duì)試樣容易引起較大的剪切力而影響彎曲強(qiáng)度。支座表面半徑會(huì)影響試樣跨度的準(zhǔn)確性。

③應(yīng)變速率。彎曲強(qiáng)度與應(yīng)變速率有關(guān)，應(yīng)變速率較低時(shí)，其彎曲強(qiáng)度也偏低。

④試驗(yàn)跨度。當(dāng)跨厚比增大時(shí)，各種材料均顯示剪切力的降低，可見(jiàn)用增大跨厚比可減少剪切應(yīng)力，使三點(diǎn)彎曲試驗(yàn)更接近純彎曲。

⑤溫度。就同一種材料來(lái)說(shuō)，屈服強(qiáng)度受溫度的影響比脆性強(qiáng)度的大。現(xiàn)行塑料彎曲性能實(shí)驗(yàn)的國(guó)家標(biāo)準(zhǔn)為GB/T 9341-2000。

更多的拉力機(jī)、萬(wàn)能試驗(yàn)機(jī)、拉力試驗(yàn)機(jī)、壓力試驗(yàn)機(jī)、萬(wàn)能材料試驗(yàn)機(jī)、電子拉力試驗(yàn)機(jī)等儀器資料，盡在廣東越聯(lián)儀器有限公司官方網(wǎng)站http://www.kmusicbox.cn
