電子萬能材料試驗機是采用各類傳感器進行力和變形檢測，通過微機控制的新型機械式試驗機。現以YL-1210電子萬能材料試驗機（見下圖）為例，簡單介紹其特點，結構，工作原理和使用方法。

一、電子萬能材料試驗機特點

由于采用了傳感技術、自動化檢測和微機控制等先進的測控技術，它不僅可以完成拉伸、壓縮、彎曲、剪切等常規試驗，還能進行材料的斷裂性能研究以及完成載荷或變形循環、恒加載速率、恒變形速率、蠕變、松弛和應變疲勞等一系列靜、動態力學性能試驗。此外，它還具有測量精度高、加載控制簡單、試驗范圍寬等特點，以及提供較好的人機交互界面，具備對整個試驗過程進行預設和監控，直接提供試驗分析結果和試驗報告，試驗數據和試驗過程再現等優點。

YL-1210電子萬能材料試驗機

二、電子萬能材料試驗機結構

萬能材料試驗機采用全數字化控制，配備載荷傳感器、電子引伸計、光電位移編碼器等傳感器，機械加載部分采用直流伺服控制系統控制預應力滾珠絲杠帶動橫梁移動。

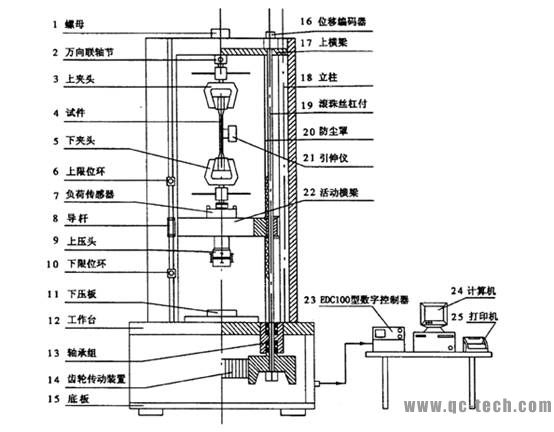

YL-1210電子萬能材料試驗機結構圖

三、電子萬能材料試驗機工作原理

在測試系統接通電源后，微機按試驗前設定的數值發出橫梁移動指令，該指令通過伺服控制系統控制主機內部的伺服電機轉動，經過皮帶、齒輪等減速機構后驅動左、右絲杠轉動，由活動橫梁內與之嚙合的螺母帶動橫梁上升或下降。裝上試樣后，試驗機可通過載荷、應變、位移傳感器獲得相應的信號，該信號放大后通過A/D進行數據采集和轉換，并將數據傳遞給微機。微機一方面對數據進行處理，以圖形及數值形式在微機顯示器上反映出來；另一方面將處理后的信號與初始設定值進行比較，調節橫梁移動改變輸出量，并將調整后的輸出量傳遞給伺服控制系統，從而可達到恒速率、恒應變、恒應力等高要求的控制需要。

四、操作規程和注意事項

由于YL-1210電子萬能材料試驗機采用了全數字化控制技術，因此，其工作過程均通過軟件操作來實現。下面結合常用的軟件來介紹操作方法。

• 1．依次合上主機、控制器、計算機系統的電源，一般要求預熱一會兒。
• 2．直接點擊計算機桌面上的軟件圖標，打開軟件，進入試驗方法模式，如以前已編好了試驗方法，可直接點擊進入；如果沒有，可點擊最下方的軟件，查找合適的試驗法。
• 3．選定所要的試驗方法后，輸入相關的試驗參數，如：加載速率、試樣尺寸、數據采集模式和所需試驗結果等，最后存儲方法。
• 4．安裝試樣，檢查設備的上下限保護是否設置正確。
• 5．啟動試驗，并注意觀察，若發生意外立即終止試驗。
• 6．試驗完成后，存儲試驗數據，根據需要提供試驗分析結果或打印試驗報告。
• 7．將主機的橫梁回位，以免接著試驗時，造成軟件與主機連接不上。
• 8．實驗完畢，關閉軟件，關閉計算機系統，關閉控制器，關閉主機電源，最后切斷總電源。
• 9．清潔主機，填寫設備使用記錄。
