拉力機夾具是拉力試驗機中的一個重要部件,它是的作用是固定試樣。夾具是試驗機中根據材料試樣變化而經常變化的一個部分，不同的材料需要不同的夾具，它是試驗?zāi)芊耥樌M行及試驗結果準確度高低的一個重要因素。今天越聯小編將給大家從拉力機夾具的分類、選擇、安裝、好壞判定、技術難點、發展趨勢等方面詳細的講解下拉力機夾具的相關知識,以便大家能更好的了解拉力機夾具。

一、拉力機夾具的分類

夾具根據試驗方法不同，大致可分為：拉伸類夾具、壓縮類夾具、彎曲類夾具、剝離類夾具、剪切類夾具等，其中拉伸類夾具約占夾具總量的80％左右。

二、如何選擇拉力機夾具

1、主要從以下幾方面考慮：

• a．根據主機最大試驗力選擇主要夾具。夾具所能承受的最大力必須大于等于主機的最大試驗力。
• b．根據非標配置、或擴展配置選一些次要夾具。（例如：擴展配置傳感器為10kN，所選次要夾具所能承受的最大試驗力也要為10kN。）
• c．根據客戶試樣選夾具。（例如：客戶提供試樣的形狀，最大試驗力等。）
• d．建議客戶用什么樣的夾具。（例如：直徑小于1mm的繩類試樣，包括鋼絲、鐵絲、細線等。你應該明確告訴客戶這種試樣只能采用纏繞式夾持方法，但試樣延伸率誤差大）。

我們知道通過夾具夾持試樣（或產品）對試樣進行加力，夾具所能承受的試驗力的大小是夾具的一個很重要的指標。它決定了夾具結構的大小及夾具操作的勞動強度的大小，試樣材質有金屬和非金屬之分，形狀有大小之分。材料的成分組成各種各樣，試樣所能承受的試驗力小到幾十厘牛（如紡織用氨綸絲），大到幾十噸(如普通鋼材等；國內最大的電子式萬能試驗機試驗力為600KN,0.5級機)，試樣尺寸小到直徑φ0.006mm的金絲，大到直徑1m的PVC管材等。這就要求根據不同的試驗力、試樣的形狀大小選擇設計不同的夾具。

2．對夾具材料的要求：

• ①.對一般的金屬及非金屬試樣, 夾具的鉗口直接與試樣接觸，一般都選用優質合金結構鋼，合金高碳鋼(或低碳合金鋼)、冷作模具鋼等，通過適當?shù)臒崽幚砉に?淬回火、滲碳淬火等)增加其強度、耐磨性. 有時也在鉗口處鑲裝特種鋼材,或在鉗口表面噴涂金鋼砂等.
• ②.對一些小試驗力的夾具，與試樣接觸的表面采用粘軟質膠皮等。（例如：塑料薄膜、纖維絲等試樣的夾具夾持面。）
• ③夾具體一般采用優質中碳鋼、合金結構鋼，通過適當?shù)臒崽幚砉に囋黾悠淞W(xué)性能。有時為了減輕重量也采用鋁合金等有色金屬及特種金屬。有時也采用鑄造結構(鑄鋼,鑄鋁等)

3． 對夾具結構的要求：

夾具的設計主要依據材料的試驗標準及試樣（特指成品及半成品）的型狀及材質。以上所說的試驗標準是指ISO、ASTM、DIN、GB、BS、JIS…等，還有企業標準、行業標準等，這些標準中一般都對試樣制樣及試驗方法都有嚴格的規定，我們可以根據試樣及試驗方法的不同設計不同的夾具。對于特殊試樣（成品及半成品的）使用的夾具，主要根據試樣的型狀及材質設計夾具。

夾具本身沒有固定的結構（如金屬絲可采用纏繞方式夾緊,也可采用兩個平板夾緊，金屬薄板試樣可采用楔形夾緊方式，也可采用對夾夾緊方式），這和主機有明顯的區別。主機國內、國外的大同小異，而夾具國外的、國內的區別很大，不同公司間也有大的區別。這主要取決于公司的整體水平，設計人員的經驗的積累。國外的夾具，如INSTRON、MTS、ZWICK等公司的夾具一般做工細致，可*性較高，但價格較高，處在高端市場；而我們的夾具，由于涉足行業廣，在國內的市場份額大，在一定程度上可以取代部分國外的夾具，處在中高端市場。但在一些新材料、特種材料用夾具上，國內與國外水平還有一定差距。

夾具本身就是一個鎖緊機構，我們知道機械上的鎖緊結構有：縲紋（即螺紋，螺釘，螺母）、斜面、偏心輪、杠桿等，夾具就是這些結構的組合體。試驗機用夾具在結構上沒有固定的模式, 根據不同的試樣及試驗力大小,在結構上差別很大.(大試驗力的試樣一般采用斜面夾緊結構,隨試驗力的增加,夾緊力隨之增加，臺肩試樣采用懸掛結構等)，如果夾具按結構劃分，可分為楔形類夾具（指采用斜面鎖緊原理結構的夾具）、對夾類夾具（指采用單面或雙面螺紋頂緊原理結構的夾具）、纏繞類夾具（指試樣通過纏繞方式鎖緊的夾具）、偏心類夾具指采用（偏心鎖緊原理結構的夾具）、杠桿類夾具（指采用杠桿力放大原理結構的夾具）、臺肩類夾具（指適用于臺肩試樣的夾具）、螺栓類夾具（指適用于螺栓、螺釘、螺柱等測試螺紋強度的夾具）、90°剝離類夾具（指適用于兩試樣進行垂具，直剝離的夾具）等。這些夾具的結構各有各的優缺點，例如：楔形夾具，初始夾緊力小，隨試驗力增加。夾緊力隨之增加。對夾夾具，初始夾緊力大，隨試驗力增加。夾緊力隨之減小。

三、拉力機夾具好壞判定　

對夾具適用性的判定很難界定，由于夾具結構的特殊性,對一種夾具,有時我們很難確定它到底更適合那種試樣，但不能說沒有辦法，有以下幾點供參考：

• 1、夾具是否使用方便、安全?！　?/li>
• 2、夾持是否可靠，不能有打滑現象。　　
• 3、做試驗過程中，試樣斷點好。數據離散性小。(即試樣不斷鉗口、鉗口內、平行段或標距外)　　

四、拉力機夾具面臨的技術難點

• 1、鋼絲、鋼絞線由于試樣硬度高，內部結構相對松散，在拉伸試驗過程中受力不均勻，夾持試樣的鉗口易磨損等原因，夾具一直未得到好的解決。過去是夾鋁箔來做，一次試驗就耗費四片鋁箔，浪費太大?，F(xiàn)在采用了噴涂金剛砂的拉力機夾具，打滑問題解決了，但斷口位置始終未能理想，10根試樣只能成功一半左右?！　?/li>
• 2、對于變形量大的材料由于變形過大，所以夾持困難，夾具的設計也是一個難點?！?/li>
• 3、對于需要在高溫環境下做的試驗，夾具的要求也很高，既要耐高溫，又要不變形，體積要小，所以一般的試驗機廠家來說，也是很難搞定的事情　　
• 4、對于批量大，高頻率的試驗來說，國外普遍采用全自動夾持，對與國內試驗機廠家來說，還是個新的課題
• 5、對與成品及半成品的檢測，需要的夾具則是五花八門，如何個性化滿足客戶要求，對所有試驗機廠家來說，都是一個挑戰。

五、拉力機夾具安裝

試樣的正確裝夾對試驗很重要，直接影響試驗的成敗及測試數據的準確性?？偟脑瓌t是：使試樣（或成品、半成品）的受力作用線盡量與傳感器的力作用線重合。

• a.對矩形試樣、脆性試樣來說，裝夾更為重要。對楔形夾具來說，試樣的左、右對中是由夾具保證的，但前后卻容易裝斜，裝斜后在拉伸過程中試樣兩側受力不均勻，有可能撕裂試樣或斷點差。在裝夾時盡可能的將試樣前后裝平行，平行后再做拉伸。
• b.在鋼絲類纏繞夾具中，不能出現線壓線的情況，這樣會造成局部的應力集中，往往會從壓線處斷，造成斷點差。
• c.對于搭接試樣，應使搭接面通過傳感器的力作用中心，這里就不一一舉例說明了。

六、拉力機夾具發展趨勢

目前生產拉力試驗機的公司和企業已遍布全國各地，市場上不同規格、型號和系列的產品多達幾百種。隨著我國生產制造水平的不斷提高和測試技術的飛速發展，各行各業對試驗機產品需求增長迅速，于此同時對于測量的要求也不斷提高，這給試驗機廠家?guī)淼母蟮臋C遇和挑戰！拉力試驗機廠家緊鑼密鼓的對自個的產品性能做不斷的升級改進。其中作為拉力試驗機的重要組成部分——夾具，隨著產品的更新?lián)Q代，也將經歷了一系列變化。

夾緊方式的改變

隨著工作環境的改善，及大批量試驗(生產流水線隨機抽檢的)需要，過去采用機械鎖緊的方式已經逐步被淘汰。機械鎖緊方式費時費力，勞動強度大且效率低。未來夾具的夾緊方式將由機械夾緊變成氣壓夾緊、液壓夾緊方式。夾緊方式的改變將提高實驗的效率,降低測試工作量。

全自動夾具的發展

隨著測試要求的逐步提高,測試產品數量的增大,全自動夾具將受到更多人的青睞。該類夾具從試樣尺寸測量到裝夾，再到開始試驗，最后出測試報告能一次完成。

高低溫夾具的發展

相比常溫下的試驗，在高低溫試驗箱中對于夾具的要求也更高。夾具的設計也比較困難。材料在高低溫箱中做試驗，它的試樣一般標距短。因此夾具就必須裝在高低溫箱內，高低溫試驗一般由于試驗機行程受限制，這就要求夾具體積小，又要滿足試驗力，又要耐高溫、低溫。未來對于材料的測試要求會越來越高,高低溫實驗將逐步增多，對于高低溫夾具的需求也將逐步增大。這對于企業來所是個機遇同時也是對企業生產研發能力的考驗。

連續試驗夾具的發展

由于過去一般是制樣檢測，試樣的拉伸、壓縮是分開進行的（即拉伸、壓縮是用不同的夾具進行的），未來成品檢測將越來越多，試樣在同一次試驗中又要受拉伸，又要受壓縮，又要有高的效率，只能用同一種夾具既做拉伸又做壓縮。測試要求的改變使得未來連續實驗夾具的使用量將非常的大。

特殊試驗夾具的發展

隨著科學技術的發展，一些新興的行業對試驗用夾具提出了新的要求，例如要求夾具結構小、無磁性，耐腐蝕（在溶液中做試驗）等等。未來特殊夾具使用將增多，以順應新的試驗要求。

七、拉力機夾具使用注意事項、保養及維護

• 1、使用前對限位尺寸檢查是否還保持正確位置；
• 2、如果擋銷磨損超差，可以進行打磨修復；如果擋板、插銷、定位錐頭銷磨損超差，可以重新組裝，錯開磨損部位后繼續使用。
• 3、使用后需要涂防銹油。

八、各式各樣的拉力機、拉力試驗機夾具圖片

夾具是試驗機中根據材料試樣變化而經常變化的一個部分，不同的材料測試需要不同的夾具，拉力機夾具試驗?zāi)芊耥樌M行及試驗結果準確度高低的一個重要因素。拉力機配備不同的夾具可以做各種不同的試驗，如：拉伸試驗、壓縮試驗、彎曲試驗、剝離試驗、剪切試驗等等，對應的夾具也要變成拉伸類夾具、壓縮類夾具、彎曲類夾具、剝離類夾具、剪切類夾具等。下面我們來看看各式各樣的拉力機、拉力試驗機夾具圖片。

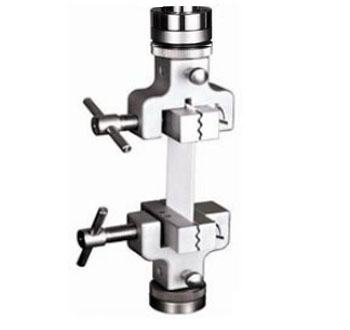

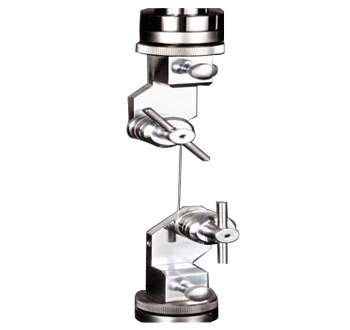

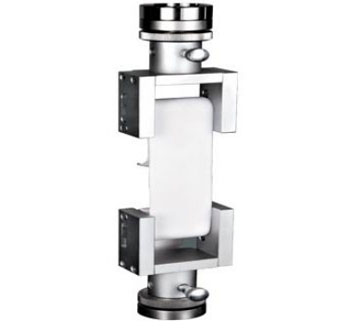

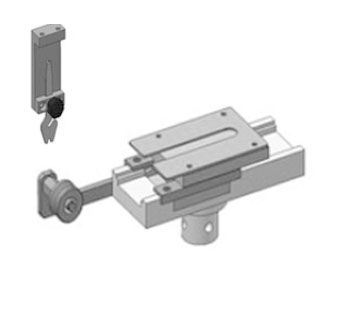

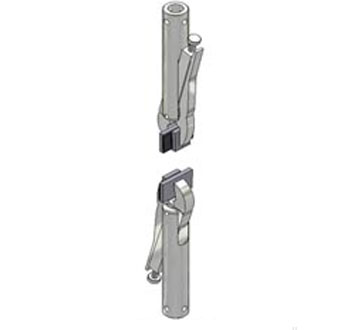

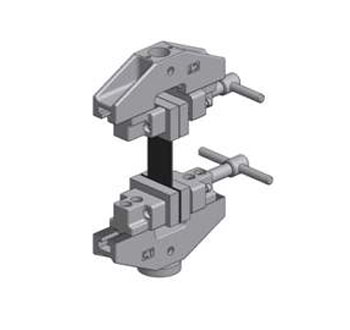

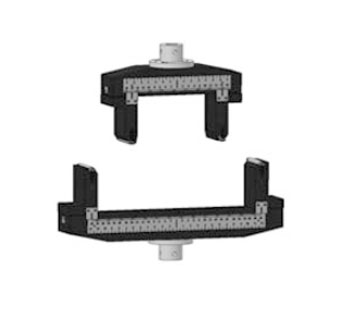

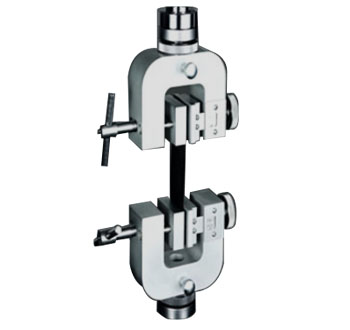

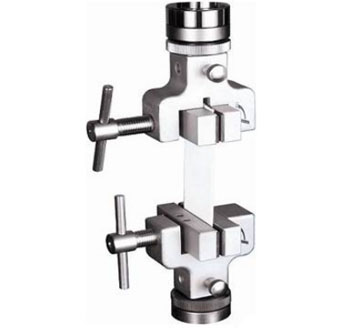

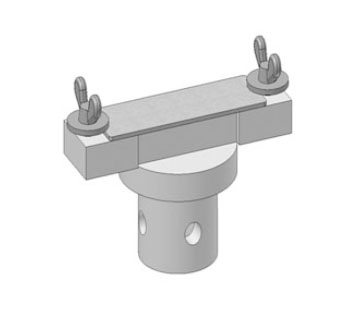

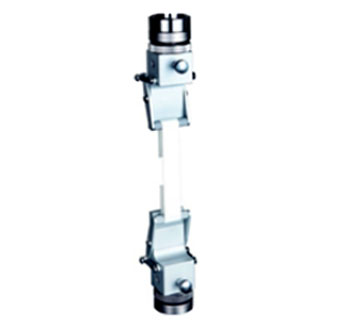

揩式夾具圖	鉗式夾具圖

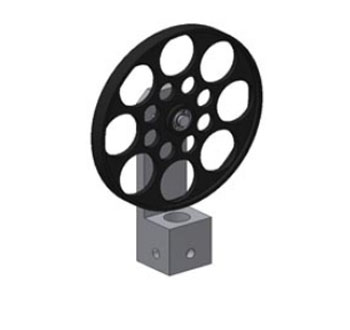

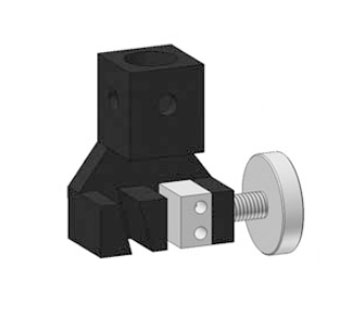

偏心輪夾具圖	圓形剝離夾具圖

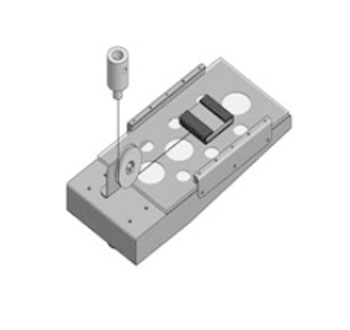

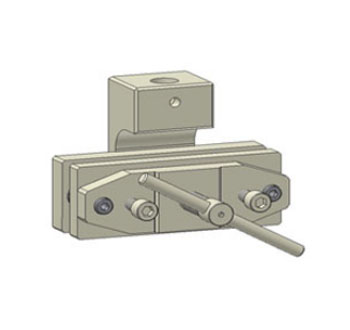

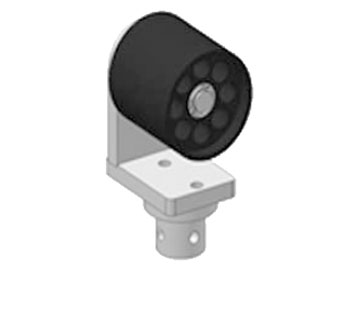

膠帶脫卷夾具圖	90?剝離夾具圖

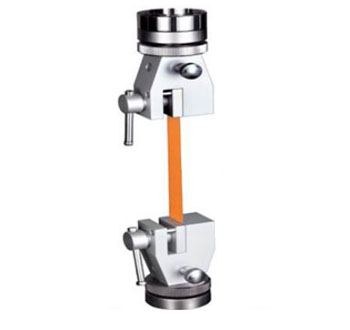

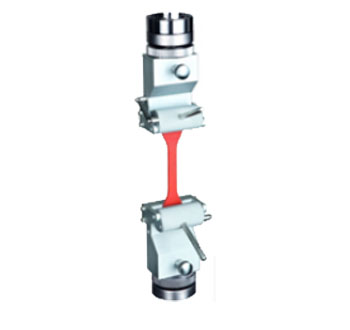

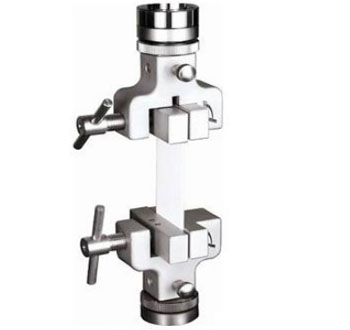

平面夾具圖	T形剝離夾具
電子包裝帶夾具圖	摩擦力夾具圖

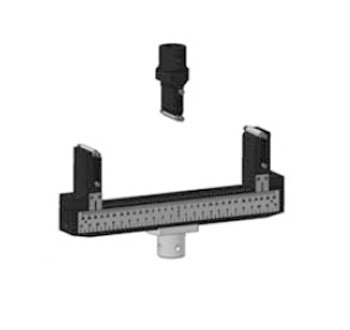

三點抗彎夾具圖	四點抗彎夾具圖
壓紋夾具圖	軟墊夾具圖
波浪夾具圖	正壓夾具圖
平面可調夾具圖	強力夾具圖
繞式細線夾具圖	織帶、布帶夾具圖
