剝離強度試驗是國外密封劑性能測試中普遍采用的方法。試樣的結(jié)構(gòu)形狀，試驗過程中密封劑的受力形式，能夠較好地體現(xiàn)實際密封中密封劑對結(jié)構(gòu)材料表面的黏附特性。國外標(biāo)準(zhǔn)中的相應(yīng)方法有 TOCT21981，MIL-S-8802D 和 IL-S-7502 等。本方法用于多硫橡膠等橡膠密封劑180°剝離強度試驗。

180°剝離強度試驗原理

用密封劑膠接柔性織物與剛性板材，硫化后將自由端的柔性織物翻轉(zhuǎn) 180度，然后在拉力試驗機上測試，使密封劑層受180度的分離。以180度角將柔性織物從剛性板材上剝開，在單位寬度上所受平均剝離力即180°剝離強度。當(dāng)剝離破壞發(fā)生在密封劑本身時，稱為內(nèi)聚破壞。這表明這密封劑與被膠接材料的膠接強度大于密封劑本身的強度。當(dāng)剝離破壞發(fā)生在膠接界面時，稱為黏附破壞。這表示黏附強度小于密封劑本身的強度。

180°剝離強度試驗條件

1、密封劑的配制，試樣制備，室溫硫化和性能測試均應(yīng)在標(biāo)準(zhǔn)環(huán)境條件下進行。

2、輔助用料：丙酮或乙酸乙酯工業(yè)。脫脂棉或紗布。鋁試片 LY12CZ，表面陽極化。尺寸為 1-2mm×75mm×130mm 或 1-2mm×25mm×130mm 三片。織物除非另有規(guī)定，否則只用 3×10 或 3×12 的帆布，尺寸 95mm×230mm。

180°剝離強度試驗設(shè)備及工具

拉力試驗機最大負(fù)荷 2500N；精度±1%。180°\u21093X離試樣成型模具還包括刮刀，割刀或手術(shù)到，搪瓷盤，燒杯或鋁鍋，小電爐 600W，三輥研磨機。

180°剝離強度試驗試樣制備

1、將帆布用 PH 值為 9-11 的沸水煮去漿液，在清洗 2-3 次，晾干待用。

2、將鋁片用紗布沾溶劑擦洗兩次，并立即用干凈的干紗布擦干，在晾干 20min。

3、將鋁片放入成型模具的下模板凹槽，用刮刀將密封劑（若為多組分室溫硫化密封劑，應(yīng)按密封劑使用工藝說明書規(guī)定在三輥研磨機上混合均勻）在鋁片上刮平，由模具凹槽保證其厚度 3.0mm。并同時在帆布的一端約 100mm 的長度上，在兩面反復(fù)刮涂密封劑直至滲透，然后將帆布與鋁片涂膠面貼合，注意排除氣泡。閉合上模并緊固螺栓，再往上模具框內(nèi)的帆布表面刮涂厚度為 0.5-0.8mm 的密封劑。

4、試樣在模具中的硫化時間以及試樣取出后的硫化條件依密封劑材料標(biāo)準(zhǔn)而定。若沒有規(guī)定，試樣應(yīng)在模具中室溫硫化 24h，取出后再在標(biāo)準(zhǔn)環(huán)境條件下硫化 14d，或采用 50℃×48 快速硫化條件。

5、硫化后的試樣應(yīng)沿縱向用割刀割開帆布和膠層，切割至鋁片表面，切割成寬度 25mm 的長條，構(gòu)成三個剝離試樣。

180°剝離強度試驗步驟

1、將試片裝夾在試驗機上夾頭內(nèi)，將沒有涂膠端的帆布翻轉(zhuǎn) 180°垂直地夾在夾頭上，對好中心線。

2、用割刀沿試樣剝離線切開試樣膠層，深約 10mm。啟動機器，以 50mm/min 的速度剝離試樣。每剝開 25mm，用割刀沿 45°方向切割密封劑，切至鋁片表面，共切割三次。

3、記錄每條試片有效涂膠區(qū)內(nèi)的剝離負(fù)荷峰值，其數(shù)據(jù)不少于 10 個。如果密封劑從帆布面上剝離應(yīng)停止讀數(shù)，此時應(yīng)用割刀切割密封劑，直到帆布不脫膠時再繼續(xù)讀數(shù)。破壞面若有明顯氣泡，缺陷時，應(yīng)剔除相應(yīng)的讀數(shù)。并估算內(nèi)聚破壞面積所占總破壞面積的百分率。

180°剝離強度試驗結(jié)果評定

每組試樣取三個試條的剝離強度的算術(shù)平均值為樣品的剝離強度。單個試樣允差為±15%。

密封劑180°剝離強度試驗影響因素

試樣在室溫硫化時，應(yīng)保證溫，濕度符合標(biāo)準(zhǔn)環(huán)境條件要求，以使試樣完全硫化。帆布與鋁試片貼合時，應(yīng)注意排除氣泡。試驗表明：熱老化試驗后其 180°\u21093X離強度高于 T 剝離強度；而耐液體試驗后其測試結(jié)果則相反。如 xm-33 的對比試驗結(jié)果，見表 8-10：

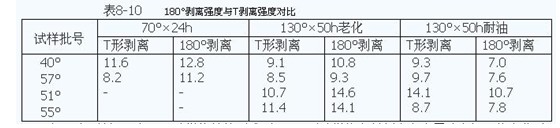

表8-10 180°剝離強度試驗與T剝離強度對比

出現(xiàn)以上情況，主要是試樣的結(jié)構(gòu)形式不同，T 形試樣的密封劑夾在金屬片之間，熱老化時材料中的低分子產(chǎn)物不易揮發(fā)，180°剝離試樣則可透過帆布揮發(fā)出來；在耐油試驗中，對于 180°剝離試樣，油介質(zhì)滲透帆布作用于整個膠層，密封劑被浸泡面積大，而 T 形剝離試樣，油介質(zhì)只能浸泡試樣邊緣隙外的密封劑，作用面積小。每塊試樣板切割三條試片的方法，由于邊緣的影響，兩邊的兩條試片同中間的一條試片試驗結(jié)果可能有差異，所以 MIL-S-8820D 等標(biāo)準(zhǔn)中規(guī)定切割成兩條，即取中間部位，兩邊切除。

更多的拉力機、萬能試驗機、拉力試驗機、壓力試驗機、萬能材料試驗機、電子拉力試驗機等儀器資料，盡在廣東越聯(lián)儀器有限公司官方網(wǎng)站http://www.kmusicbox.cn
